AUDEBERT partenaire de GETZNER étudie et conçoit des solutions antivibratoires et d’isolation acoustique, sur mesure, et d’une efficacité  reconnue.

Les matières Sylomer® et Sylodyn® de GETZNER sont employées pour répondre aux cahiers des charges les plus exigeants dans:

  • Le bâtiment
  • L’industrie
  • Les constructions navales
  • L’électronique
  • L’appareillage médical, l’optique
  • L’industrie du sport
  • Les véhicules, engins et l’aéronautique

Solutions Sylomer® & Sylodyn®

Élastomères polyuréthanes cellulaires de haute performance de la famille des “PUR”.
Leurs performances sont bien supérieures à celles du caoutchouc naturel de par leurs structures moléculaires. Ce sont des mousses aux caractéristiques de compressibilité volumique très importantes.

Les avantages liés à la structure :

  • Répartition uniforme de la charge : socle béton, fondation bâtiment
  • Isolation statique : suspension de plafond, isolation haut-parleur…
  • Isolation dynamique : compresseur, machines tournantes …
  • Amortissement de choc : presse, machine de transfert…

Le SYLOMER® est très résistant, c’est une des principales raisons de son succès.
Dans le bâtiment il peut être déposé directement au sol, car il est insensible à la pénétration de l’eau ou de la boue, il ne craint pas le gel ; il supporte également les surcharges accidentelles jusqu’à 50 fois sa charge nominale. Dans l’industrie, il résiste à tous les hydrocarbures, huiles, graisses, lessives alcalines et fluides frigorigènes.

Il ne résiste pas à l’Acétone et au Trichloréthylène.
Il possède une grande résistance à l’abrasion, il est utilisé dans des pinces de préemption des carreaux de plâtres, comme garnissage de crible etc…
Forte résistance au glissement
Forte résistance au déchirement

Le SYLODYN®  se caractérise par une raideur dynamique quasiment égale à sa raideur statique, il possède un très faible facteur de perte mécanique, par conséquent il se comporte comme un ressort métallique.

Notre expertise

Etudes de cas avec définition des courbes de raideur (Déflexion) et de transmissibilité (Fréquence Hz / Isolation dB…)

La mise en œuvre professionnelle de Sylomer® est mondialement reconnue comme la meilleure protection contre les vibrations

Dans le bâtiment

Les bâtiments construits sur des terrains soumis à des vibrations, nécessitent un apport d’élasticité. Ceci aux abords des lignes ferroviaires, aériennes et des complexes industriels. Les machines font vibrer leurs propres structures, leurs composants et les bâtis environnants.

Dans beaucoup d’immeubles, ces bruits inconfortables se répandent sous forme de « bruits de choc » générés par la circulation des personnes.

L’isolation acoustique des bâtiments se réalise par l’isolation élastique des planchers, escaliers, parois, tuyauterie, cheminées, ascenseurs.

Dans les constructions en bois, la transmission des sons dépend du type de nœuds d’assemblage entre les cloisons transversales et longitudinales, des plafonds et des structures de pièces de construction. Des appuis élastiques sont employés dans ces structures afin de réduire ces nuisances.

Les fixations élastiques permettent  le découplage de bruit par doublages dans les cloisons sèches.

La combinaison de ces solutions dans les divers éléments de la structure évite les ponts acoustiques.

Avantages

  • Atténuation des secousses et du bruit
  • Réduction des bruits aériens, solidiens et de choc
  • Meilleure qualité d’habitat et de travail dans le bâtiment
  • Augmentation de la valeur du bien immobilier

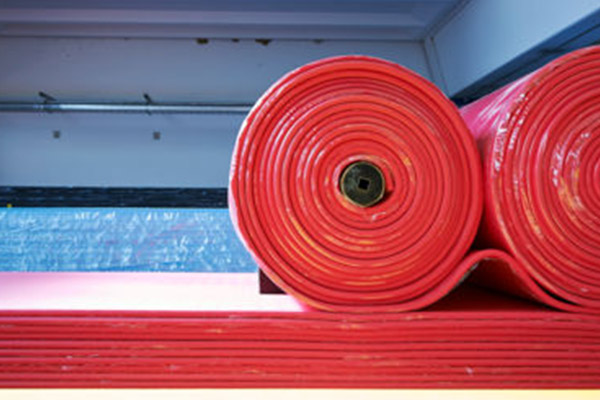

Patins Sylomer®

Matériau développé par GETZNER. Produit phare du marché en matière d’isolation des vibrations. Polyuréthane élastique à pores ouverts. Combine les propriétés de suspension et d’amortissement.
Élasticité et durée de vie élevées. Gamme d’application statique de 0,011 N/mm² à 1,2 N/mm².
Surcharge maximale de 6,0 N/mm². Très faible dépendance à l’amplitude.
Se décline dans une gamme échelonnée (10 types standard) pour une conception optimale du système.

Patins Sylodyn®

Matériau développé par GETZNER. Solution antivibratoire pour le transport ferroviaire locale et grandes lignes, pour l’isolation des bruits de choc sur les planchers et les escaliers, l’isolation des bâtiments et des machines, ou encore l’isolation phonique entre les murs, les planchers et plafond.
Élastomère qui n’absorbe pas l’eau. Structure poreuse à cellules fermées.
Adapté aux charges très lourdes. Charge permanente statique des types standard comprise entre 0,075 N/mm² et 1,5 N/mm², jusqu’à 6 N/mm² pour les types spéciaux. Surcharge maximale de 9 N/mm².
Très faible dépendance à l’amplitude et au fluage.
Coefficient de rigidification (Cdyn/Cstat) de 1,15 à 1,40.
Se décline dans une gamme échelonnée (5 types standard) pour une conception optimale.

Suspension de plancher

La circulation des personnes dans une pièce engendre des bruits de choc (type de bruit solidiens). L’isolation élastique des planchers est réalisée avec un matelas acoustique pleine surface. Isolation exceptionnelle des bruits de choc pour toutes les structures de plancher (chapes sèches ou humides) Amélioration de l’isolation des bruits de choc jusqu’à 33 dB d’affaiblissement. Sans plastifiants ni substances nocives. Capacité de charge jusqu’à 5 t/m². Matière selon étude de cas : SYLOMER® – SYLODYN®

Suspension escalier

Les pas dans les escaliers et sur les paliers provoquent des bruits de choc. Par exemple sous un escalier en béton massif, on installe un appui par bandes SB10. La combinaison de bandes de suspension en Sylomer® et de mousse permet une atténuation à long terme et durable du bruit.
Efficacité élevée sur toute la zone de charge jusqu’à 31 dB. Adaptation flexible aux dimensions d’appui existantes. Matière selon étude de cas : SYLOMER® – SYLODYN®

Découplage élastique d’ascenseur

En utilisant Sylomer® de très bons résultats de découplage sont  atteints, en particulier au niveau du moteur et de l’appui de câble. Prévoir les mesures de découplage correspondantes dès la phase de planification et la construction des ascenseurs.

Suspension éléments de constructions latéraux

La transmission du bruit entre deux pièces ne provient pas directement de l’élément séparateur seul, mais aussi des parois latérales. Meilleur est le dispositif d’atténuation du bruit via l’élément séparateur, plus l’influence de la transmission du bruit par les parois latérales est importante. Une solution d’insonorisation très efficace : la suspension en Sylodyn® par bandes. Les bandes de suspension élastique sont placées sous les parois ou sous et sur les plafonds nus. La suspension élastique en Sylodyn® interrompt efficacement la transmission du bruit.

Suspension de modules

La construction modulaire se retrouve dans les constructions en bois. Une grande partie de la structure peut être montée en atelier.   90 % de la transmission du bruit s’effectue par les côtés. En plaçant chacun des modules sur des suspensions élastiques en Sylomer® nous controns ce phénomène. Les solutions modulaires sont principalement employées dans la construction d’hôtels, d’écoles, de logements et de bâtiments annexes.

Découplage élastique

La combinaison de plafonds – doublages suspendus et de planchers flottants nécessite une solution adaptée aux exigences acoustiques élevées. L’emploi de plots ou bandes en Sylomer® empêchent les ponts acoustiques au niveau des points de fixation. Il est ainsi possible de réduire la transmission des bruits aériens et de choc, même lorsque des mesures de protection contre le bruit ne sont pas applicables dans les pièces adjacentes pour des raisons techniques.

Dans l’industrie

Sur les sites industriels l’objectif est de séparer, physiquement,  les sources de vibrations des récepteurs sensibles environnants.

Sur les machines, transformateurs électriques,  chauffages, ventilations, climatisations et installations sanitaires

Les bâtiments sont de plus en plus complexes en termes de structure et d’équipements, ce qui les rend d’autant plus sensibles aux vibrations. Ils transmettent et amplifient les bruits solidiens des équipements installés. Les appuis en Sylomer® et Sylodyn® apportent de réelles solutions pour réduire les vibrations de l’équipement technique des bâtiments.

Avantages

  • Réduction des vibrations et  installation plus silencieuse
  • Allongement de la durée de vie des machines et des équipements
  • Adaptation aux exigences du client grâce à des produits configurables sur mesure
  • Réduction des coûts de maintenance
  • Précision et qualité maximales de l’équipement technique des bâtiments

Exemples d’application

  • Isolation d’installations de conditionnement d’air
  • Isolation de centrales de cogénération
  • Isolation de machines frigorifiques
  • Isolation de tours de refroidissement
  • Isolation de ventilateurs
  • Isolation de pompes à chaleur
  • Découplage de tuyauterie et d’appareils périphériques

Suspension des machines

Les machines créent des vibrations qui se propagent à l’environnement. En fonctions des conditions existantes, la suspension est réalisée à l’aide d’appuis en Sylomer®, en Sylodyn®.  Sur une longue durée, les appareils pourvus d’une suspension élastique sont plus rentables et plus efficaces. Fréquences de résonance plus grave et efficacités supérieures. Matière selon étude de cas : SYLOMER®  – SYLODYN®

Suspension de climatisation

Les matériaux  Sylomer® et Sylodyn®, constants dans la durée, sont des solutions parfaites pour la réduction des vibrations des appareils de conditionnement de l’air.

Isolation de pompe

En transportant des fluides gazeux ou liquides, les pompes génèrent des vibrations et des bruits aériens secondaires. Isoler efficacement  ces vibrations consiste à mettre en place un découplage élastique de la pompe par nos services. La suspension élastique appropriée est déterminée en fonction du fluide, de la pression, du trajet de transport et de la construction de la pompe.

Joints

Sous forme de joint, Sylodyn® offre une combinaison de matériaux unique. Il s’agit  d’un élastomère à cellules fermées qui présente déjà, sans forte précontrainte, une densité élevée. Ceci permet de réduire l’épaisseur du joint et d’accroître sa rentabilité et il  bénéficie d’une plus longue durée de vie.

Suspension de plancher de wagon

Une suspension de plancher en Sylomer® et Sylodyn® réalisée par nos services réduit considérablement les vibrations et le bruit aérien secondaire. La réduction des vibrations à l’intérieur du véhicule améliore le confort des passagers et du personnel de bord, et contribue aussi à préserver les assemblages, les composants électroniques et les installations sanitaires.

Adapté à la suspension élastique des planchers de wagons, le matériau Sylomer® FR est conforme aux exigences de protection contre les incendies les plus élevées (niveau de risque 3) de la norme DIN EN 45545-2.

Dans les constructions navales

Sur les moteurs, les générateurs, les pompes et les appareils de climatisation nous préconisons les suspensions et isolations élastiques.

Avantages

  • Une réduction des vibrations augmente considérablement le confort
  • Baisse du niveau sonore, plus durable et stable
  • Préservation de l’équipement intérieur dans son ensemble
  • Appui résistant à l’huile et à l’eau salée

Suspension plancher bateau

Isolation de pompes

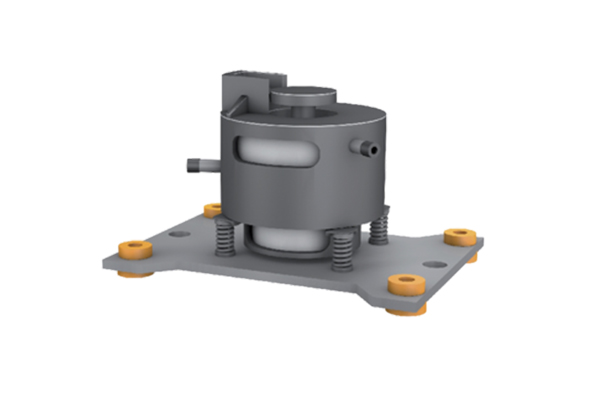

Isolation de climatisation

Dans l’électronique, l’appareillage médical, l’optique

Ces matériels sensibles aux chocs et vibrations sont sécurisés avec des découplages de composants, des joints élastiques, des couches intermédiaires et des protections élastiques.

Exemples d’application

  • Suspension d’équipements électroniques sensibles (microscopes, pavés tactiles, appareils photo, etc.)
  • Suspension de moteurs d’appareils électroniques tels que les machines à café

Joints pour appareils électriques, p. ex. pour les panneaux de commande

Découplage de composants

SYLOMER® – SYLODYN® offrent une protection contre les vibrations continues (par faible amplitude), contre les chocs ponctuels ou répétés et contre les coups (par forte amplitude). Les diverses propriétés de ces matériaux, permettent d’allonger la durée de vie des équipements, qu’il s’agisse d’un ressort, d’un amortisseur ou d’une combinaison des deux.

Composants élastiques

Le découplage des vibrations joue un rôle primordial dans la construction des machines et des véhicules : le découplage élastique des pièces métalliques dynamiques fortement sollicitées permet aux constructeurs d’atteindre une importante réduction du bruit solidien.

Suspension pour IRM

Dans les hôpitaux, un grand nombre de vibrations y sont générées. Climatiseurs, tomographes et appareils de radiologie génèrent des vibrations dans différentes plages de fréquence. Ceci peut avoir des répercussions négatives sur d’autres équipements, voire sur les traitements médicaux et les patients. Une isolation vibratoire adaptée est indispensable.

Le Sylomer® et le Sylodyn® possèdent une capacité de charge statique élevée et une bonne efficacité de répartition de charges. Ces matériaux conviennent très bien pour isoler les tomographes à résonance magnétique et font leurs preuves depuis de nombreuses années.

Dans l’industrie du sport

Les mêmes solutions élastiques sont employées sur les matériels de fitness, salles de loisirs et toutes autres structures soumises aux chocs et  vibrations.

Une paire de baskets avec semelles anti vibration

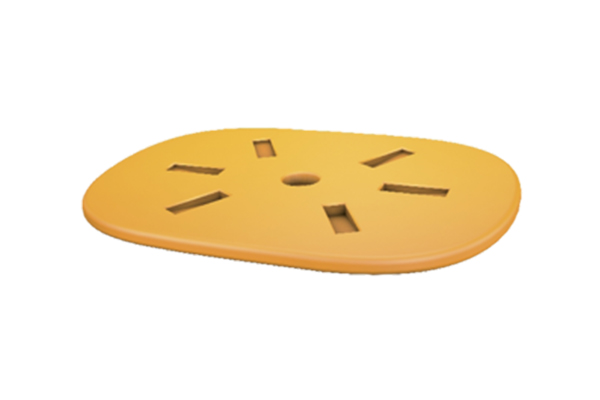

Protection sous-vêtements orthopédiques -protège-hanches

Les matériaux SYLOMER®  – SYLODYN®  sont également utilisés comme protection dans les textiles de sport et dans les sous-vêtements orthopédiques. Dans la technique médicale, les protections en Sylomer® servent à la protection de l’os de la hanche et à prévenir les fractures du col du fémur.

Intégrées dans des textiles de sport, les protections protègent des chutes et absorbent l’énergie en cas de choc. Matières respectueuses de la peau et faciles à nettoyer.

Suspension remorque à vélo

Suspension des terrains de sport

Dans les véhicules automobiles,  engins agricoles, TP, aéronautique

Les appuis élastiques en Sylomer® et en Sylodyn® conviennent parfaitement pour réduire les vibrations perturbatrices, le bruit aérien secondaire et le niveau sonore dans l’habitacle des véhicules. Ils améliorent le confort des passagers. Ces matériaux se distinguent par leur grande résilience.

Composants élastiques

Découplage de composants

Suspension de plancher de wagon
